Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Concours Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Kurogane le Dim 4 Juin 2017 - 23:34

Voici donc mon thème de concours avec le fameux "Arc en Ciel" de Heller dont l'échelle de taille serait du 1/75ème.

Pour commencer, un petit historique technique et quelques schémas et photos de l'engin spécifique bien utiles...
Ce sera donc une conversion sur la base Heller fausse (puisque plusieurs versions sont mélangées dans ce kit !...) mais seule possible pour représenter l'exemplaire Couzinet 71 "Arc en Ciel N°5" de la série...
Pas mal de boulot à prévoir mais le sujet en vaut la peine !
A noter que la maquette Heller date de 1964 et est au 1/75ème.
Pas de photodécoupe existante pour cette boite et qui de toutes façons ne servirait pas à grand chose... Les modifs seront en Scratch comme au bon vieux temps des "pots de Yaourt" !


Arc-en-Ciel N° 5 – Couzinet 71 N° 01
L’inscription sur la dérive porte 71 comme numéro de type. Le fuselage est celui de l’Arc en Ciel N° 4 dont l’arrière a été raccourci de 1,25 m.
L’avant du fuselage reste inchangé ; le raccourcissement du fuselage a lieu à partir du couple n° 6 qui se trouve derrière la cabine. Ce nouveau fuselage est remonté sur les ailes fin février 1934. Un Karman de proportion normale est monté.
Pendant la modification du fuselage, les moteurs retournent chez Hispano pour la dépose des réducteurs, redevenant ainsi des 12 Nb. Les hélices sont des bipales métalliques avec un cône de forme arrondie.
Les ouies de sortie d’air sont toujours de type à persiennes ; ces sorties d’air vont recevoir de nombreuses modifications, qui ont comme but d’améliorer l’écoulement aérodynamique de l’air vers les empennages qui ont tendance à battre à certains régimes, vers 170 km/h, ainsi qu’à améliorer le refroidissement du moteur.

1. Les ouies derrière le moteur central sont supprimées. Celles du dessus sur cette porte arrière sont devenues triangulaires.
Les moteurs latéraux reçoivent au dessous de l’axe moteur de nombreuses ouies triangulaires.
2. Pour la reprise des traversées atlantiques (ce que les photos prises à Noronha confirment) le capot du moteur central reçoit des ouies triangulaires à sa partie supérieure, ainsi que trois rangées d'ouies sur la porte arrière du moteur. La dernière rangée fait le tour du fuselage.
Les moteurs latéraux voient aussi leurs capotages supérieurs munis d’ouies triangulaires. Sur les trois capotages, entre l’axe moteur et les échappements, il y toujours des fentes à persiennes.
3. Il n’y a plus de fente d’évacuation d’air en persiennes sur le moteur central ; une grosse ouie ceinture la partie supérieure du capot d’axe en axe sur une profondeur comprise entre les échappements des cylindres 4 et 5, et l’échappement du sixième cylindre à l’arrière de ce capot central conserve les trois rangées d’ouies triangulaires. Le même principe est adopté pour les moteurs latéraux, mais compris entre les échappements des
cylindres 3 et 4 et se termine derrière l’échappement du 6e cylindre. La nourrice d’eau est très allongée et va jusqu’au milieu des moteurs.
C’est dans cette configuration que sont réalisées les quatre dernières traversées. La décoration est identique à celle de l’Arc-en-
Ciel N° 4, sauf que la mention 71 a remplacé 70 sur la dérive, et que sous les hublots du mécanicien on peut lire la signature R.Couzinet.
A Dakar ou à Port-Etienne ? Après la huitième et dernière traversée de l’Atlantique Sud, l’arrière du fuselage est abondamment illustré puisqu’il a été ajouté : ATLANTIQUE-SUD

1e TRAVERSEE 16 janvier 1933
2e " 16 mai 1933
3e " 28 mai 1934
4e " 28 juillet 1934
5e " 4 août 1934
6e " 25 septembre 1934
7e " 3 octobre 1934
8e " 23 octobre 1934
La 5e traversée est notée 4 août, alors qu’elle a eu lieu le 4 septembre.

Sur le côté gauche à la même place, sont peints les noms des quatre villes d’Amérique du Sud : Natal – Rio-de-Janeiro – Buenos-Aires
– Bahïa. En avant de ces inscriptions, il y a des scènes folkloriques représentant à droite du fuselage l’hémisphère nord et à gauche l’hémisphère sud ; sur la droite est dessiné un couple à la terrasse d’un café, quatre hangars portant chacun Avions-René-Couzinet-Paris, (au-dessus on peut voir la tour Eiffel), un joueur de guitare et deux danseuses espagnoles, un maure dans le désert. Côté gauche sont représentées des scènes du
carnaval de Rio, ainsi que des gauchos. Cette description m’a été faite par le mécanicien Cavailles, car malheureusement il n’en existe pas de bonne photo.
Montage des « oreilles de cochon » sur l’Arc-en-Ciel
N° 5. (Collection Claude Faix).



Et une petite présentation de la boite "période jaune" qui daterait de 1964 :




Les pièces secondaires : le minimum syndical !



La vieille notice avec dessins "ombrés" typiques de cette époque Heller...



La vue de face en plan correspond bien au modèle 71 n°5 avec ses hélices bipales... alors que la maquette contient des tripales !



Et les explications du montage multilingue au verso...



Et la planche de décalques, quoique mal en point mais qui est en train de subir une cure de soleil à la fenêtre pour supprimer les parties jaunies... ça marche !


Sans oublier un peu de documentation générale qui sera bien utile :









































Voilà... au travail, maintenant !


Dernière édition par Kurogane le Mar 6 Juin 2017 - 19:50, édité 1 fois

_________________________________________________________
avatar
Kurogane
Modérateur
Modérateur

Masculin
Messages : 1108
Date d'inscription : 26/02/2015
Age : 51
Localisation : Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Eric le Lun 5 Juin 2017 - 4:51

Bonjour Alain.
Bon montage et bon concours avec ce bel avion aux formes bien particulières.
Eric  Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
avatar
Eric
Expert
Expert

Masculin
Messages : 1969
Date d'inscription : 18/08/2015
Age : 57
Localisation : six fours les plages

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Tiger60 le Lun 5 Juin 2017 - 10:26

présentation de référence....Bravo...

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 12865
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par svdb79 le Lun 5 Juin 2017 - 19:43

bon montage , la présentation est déjà bien parti
avatar
svdb79
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 78
Date d'inscription : 06/03/2017
Localisation : Terves

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par NC-900 le Sam 10 Juin 2017 - 22:52

Bon montage et faites vous plaisirs;

par yann le Mar 06 Juin 2017, 10:54
Petit rappel à tous les concurrents sur les obligations lors du poste montage sur les procédures à respecter:
-Photo de la boite en 1er.
-Décoration choisie.
-Historique de la maquette.
-Infos dans post sur les références peinture.
avatar
NC-900
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1030
Date d'inscription : 20/02/2015
Age : 55
Localisation : Tours tout simplement!

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Jacques le Sam 10 Juin 2017 - 23:11

Bon montage et bon concours !
avatar
Jacques
Documentaliste Officiel du forum
Documentaliste Officiel du forum

Masculin
Messages : 8436
Date d'inscription : 21/02/2015
Age : 55
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par paul-m le Sam 17 Juin 2017 - 11:55

Bon montage. Very Happy
avatar
paul-m
Expert
Expert

Masculin
Messages : 499
Date d'inscription : 29/12/2016
Localisation : vendée

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par MS-505 le Sam 17 Juin 2017 - 18:53

Quel avion magnifique! C'est un projet ambitieux, qui va être très intéressant à suivre!
avatar
MS-505
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 180
Date d'inscription : 19/02/2016
Age : 36
Localisation : Genève - CH

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par jpj1/35 le Dim 18 Juin 2017 - 9:53

Bon montage. Superbe cet avion.
avatar
jpj1/35
Expert
Expert

Masculin
Messages : 560
Date d'inscription : 28/03/2015
Age : 50
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Kurogane le Dim 18 Juin 2017 - 22:21

Bon, c'est parti pour les débuts du montage en douceur dans les premières chaleurs de l'Eté !...

1/ Préparation des demi fuselages :

Pour commencer, chaque demi fuselage est reggravé au niveau de la dérive et de son compensateur en suivant la gravure en relief d'origine.
On nettoie le tout ensuite avec un bon coup de paille de fer.


On passe ensuite aux fenêtres latérales dont il faut supprimer tous les montants inutiles sur cette version.
Il faut aussi évider le plafonnier du cockpit, simplement représenté par Heller avec une forme pleine en légère surépaisseur...
Sa taille est trop longue en arrière et il faut raccourcir la forme qui doit correspondre à peu près à l'alignement des fenêtres latérales du cockpit.
La forme est creusée avec une lame chauffée à la bougie puis affinée à la lime fine en alignant les demi fuselages "à blanc" avec un élastique... Les ouvertures des vitres sont "nettoyées" proprement à la lime fine et à la paille de fer pour garantir par la suite des réserves propres pour la création des vitrages...
Le montant central du pare brise, plutôt mal moulé, n'a pas résisté au traitement... il sera donc refait en profilé Evergreen.








Il faut aussi, à ce stade, percer les petits hublots latéraux en arrière du capot et représentés en léger relief par Heller... un 3ème hublot plus grand doit être percé sur le devant du pare brise.




Les longues fenêtres de la partie cargo doivent ensuite être arrondies à la lime ronde "queue de rat" sans oublier le perçage de la porte d'accès côté droit sur l'arrière du fuselage, totalement oubliée par Heller.
Son emplacement est déterminé en fonction de plans de de photos de la documentation. L'ouverture est pratiquée à la lame chauffée en suivant le tracé de la forme ronde au crayon. Les tranches sont ensuite affinées comme il se doit, notamment en désépaississant la matière un peu trop épaisse. L'ancien plastique Heller est assez dur à travailler...
Cette porte sera au final présentée ouverte.






Il reste encore un plafonnier de petite taille à percer dans la toiture et qui doit en gros correspondre à l'alignement du bord des fenêtres latérales vers l'avant... Cet élément est percé au scalpel en suivant aussi un tracé au crayon puis affiné proprement par alignement des demi fuselages.








Voilà... nous avons déjà une "mise en place" de départ du sujet pour continuer la conversion...


A suivre...

_________________________________________________________
avatar
Kurogane
Modérateur
Modérateur

Masculin
Messages : 1108
Date d'inscription : 26/02/2015
Age : 51
Localisation : Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par svdb79 le Lun 19 Juin 2017 - 17:39

joli travail!
avatar
svdb79
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 78
Date d'inscription : 06/03/2017
Localisation : Terves

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par starfan le Lun 19 Juin 2017 - 23:22

une pure merveille  j'en veux deux un a monté l'autre pour mon armoire a Précieux ....
aime aime aime aime aime
avatar
starfan
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 254
Date d'inscription : 09/04/2015
Age : 54
Localisation : vincennes

http://starfan.free.fr

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par dakota59 le Mar 20 Juin 2017 - 10:08

très joli montage  demon6 demon6 demon6 demon6
avatar
dakota59
Chef d'équipe
Chef d'équipe

Masculin
Messages : 641
Date d'inscription : 24/10/2016
Age : 53
Localisation : halluin 59250

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par MS-505 le Mar 20 Juin 2017 - 23:36

La chirurgie commence! On va se régaler. Je vais suivre ça avec intérêt, C'est le genre de projet auquel j'aimerais m'attaquer un jour.
avatar
MS-505
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 180
Date d'inscription : 19/02/2016
Age : 36
Localisation : Genève - CH

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par VMD-25 le Dim 25 Juin 2017 - 22:39

Bonsoir,


Bon montage à vous


Bonne chance pour le concours


Marc (président du Jury)

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7252
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Kurogane le Dim 2 Juil 2017 - 23:03

Allez, on continue doucement mais sûrement !...

2/ Préparation de la voilure principale :

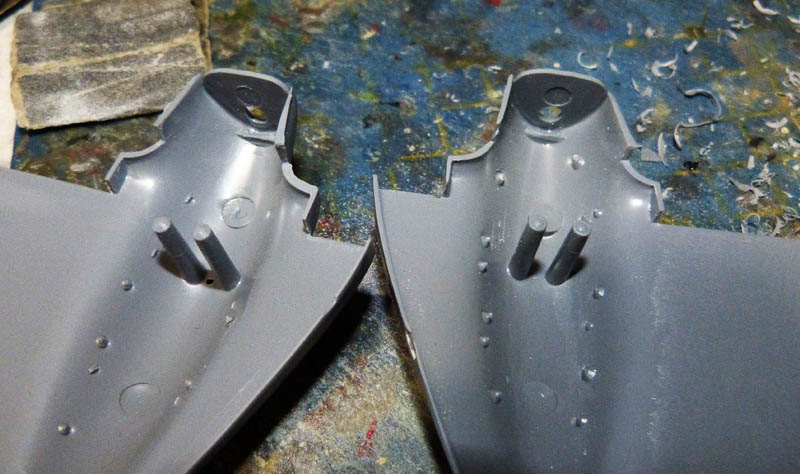

On s'attaque maintenant aux ailes principales. Avant tout,on peut déjà regraver les volets en suivant les lignes correctes en relief.
Il faut aussi nettoyer les nombreuses bavures de moulage, notamment sur les zones de collages.


On regrave aussi les lignes de structures des capots moteurs en suivant les lignes de rivets d'origine. Après gravure, ces rivets doivent être atténués ou simplement totalement supprimés par ponçage.


3/ Radiateurs et capots moteurs :

Ensuite, et après examen des photos des entrées de moteurs, on s'aperçoit que Heller a représenté des épaisseurs sur la découpe des ouvertures de chaque capot, ce qui est une erreur puisque dans la réalité, ces rebords étaient très fins et tout près des radiateurs.


Il faut donc, sur les 4 demi pièces des ailes, supprimer ces épaisseurs au cutter et à la lime fine.
Les parois des grilles de radiateurs en léger relief sont correctes et doivent s'insérer tout près des extérieurs des sorties de moteurs.










Après séchage complet des 2 parois grillagées, il faut combler un manque de matière au dessus de chaque grille, Heller ayant prévu des pièces juste à la taille des ouvertures d'origine... On utilise donc des morceaux de carte plastique taillés en arrondis pour s'adapter sur les radiateurs. Evidemment, après fermeture complète des ailes, quelques jointures manquantes subsistent et seront traitées ultérieurement.
En attendant, les sorties d'hélices doivent être complétées chacune d'une surépaisseur au moyen d'une rondelle de carte plastique alignée sur les axes de passage... Il en faut une par moteur et les 3 pastilles sont tracées au trace cercle au crayon puis découpées aux ciseaux puis poncées soigneusement.
Une fois sèches, les trous des axes sont réalignés au diamètre des radiateurs à la lime ronde "queue de rat".






On peut ensuite, positionner les 2 axes d'hélices dont la bague arrière permet de maintenir la longueur suffisante pour le collage final des hélices... Chaque pièce est solidement collée entre leurs cales internes consolidant ainsi tout le mécanisme.




On peut donc tester déjà la fermeture de l'une des ailes à la fin de cette étape. Il faut mastiquer tous les joints des intrados en dehors des gravures des volets... cette gravure, un peu trop prononcée, est atténuée avec une couche de colle fluide qui sera par la suite soigneusement poncée.
Il y a de vilains joints au niveau des raccords des capots moteurs et le mastic Sintofer de carrossier et la Cyano ne seront pas de trop ici !




4/ Suite sur les demi fuselages :

Revenons aux demi fuselages dont on peut maintenant affiner complètement de la même façon ses sorties de capot moteur puis de commencer à modifier les fenêtres des cabines cargo...
En se basant sur l'alignement d'un axe central tracé au crayon divisant en 2 parties égales chaque fenêtre, il faut intercaler un rectangle de 1 cm de longueur avec sur chacun des ébauches de découpes circulaires aux extrémités... les 2 pièces sont collées en place puis mastiquées à la Cyano côté extérieur pour consolider le tout.







A suivre...

_________________________________________________________
avatar
Kurogane
Modérateur
Modérateur

Masculin
Messages : 1108
Date d'inscription : 26/02/2015
Age : 51
Localisation : Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Eric le Dim 2 Juil 2017 - 23:38

Joli travail. Bravo.
Eric  Very Happy Very Happy Very Happy Very Happy Very Happy
avatar
Eric
Expert
Expert

Masculin
Messages : 1969
Date d'inscription : 18/08/2015
Age : 57
Localisation : six fours les plages

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par MS-505 le Lun 3 Juil 2017 - 20:38

Quel boulot ! C'est magnifique et très intéressant a suivre
avatar
MS-505
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 180
Date d'inscription : 19/02/2016
Age : 36
Localisation : Genève - CH

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par paul-m le Lun 3 Juil 2017 - 20:50

Tres belle machine mais alors quel travail. demon6
avatar
paul-m
Expert
Expert

Masculin
Messages : 499
Date d'inscription : 29/12/2016
Localisation : vendée

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par VMD-25 le Lun 3 Juil 2017 - 21:30

tu cartonnes

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7252
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par pfourneau le Mar 4 Juil 2017 - 18:25

yyyoooohhh!!! Shocked

superbe projet Alain , les premières modifications sont déjà impressionnante

bon amusement pour la suite

Pierre
avatar
pfourneau
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 144
Date d'inscription : 01/08/2016
Age : 56
Localisation : courchelettes

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par dakota59 le Mer 5 Juil 2017 - 10:21

superbe  tu cartonnes tu cartonnes
avatar
dakota59
Chef d'équipe
Chef d'équipe

Masculin
Messages : 641
Date d'inscription : 24/10/2016
Age : 53
Localisation : halluin 59250

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par svdb79 le Mer 5 Juil 2017 - 17:57

un peu de boulot sur ce modèle, extra
avatar
svdb79
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 78
Date d'inscription : 06/03/2017
Localisation : Terves

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par ChrisCM le Sam 8 Juil 2017 - 10:21

Bonjour Kuro

Ça c'est du travail de remise à niveau, bonne fin et bon concours
avatar
ChrisCM
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 171
Date d'inscription : 13/10/2015
Age : 38
Localisation : Ardèche

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par 32deuce le Ven 21 Juil 2017 - 22:04

Beau travail et bonne suite dans ce projet.
avatar
32deuce
Expert
Expert

Masculin
Messages : 204
Date d'inscription : 09/02/2016
Localisation : Québec Canada

Revenir en haut Aller en bas

Concours Re: Couzinet 71 N°05 "Arc en Ciel" - 1/75.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
