LE PHENIX 1/150ème

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Concours LE PHENIX 1/150ème

Message par FANAKIT le Sam 3 Juin 2017 - 23:44

Bonjour bonsoir,

voici donc pour commencer une présentation du modèle.

Et quoi de mieux qu'une photo de la boiboite;



Mmmmouirf, bon, j'ai acheté cette boite pour une poignée de cerises mais elle a vécu apparemment!
Ce n'est pas ma boite préférée, la première était bien plus jolie à mon goût.
C'est en plus une édition avec la peinture, la colle, deux plumeaux, pardon, deux pinceaux et un peu de ficelle il me semble.
Il manquait deux trois bricoles mais rien d'important hormis... la notice!
Pas grave, avec internet, j'ai trouvé mon bonheur.

Petite de revue de détail;

Les deux demi-coques:



Les ponts:



Les grappes grises:



La grappe blanche:



Des grappes noires:




Les planches de voiles thermoformées:





Une p'tite planche de décalcomanies:




Comme j'ai pu récupérer la notice originale sur le net...









Je préfère mille fois ces anciennes notices en format A3 avec des dessins somptueux même si parfois les explications se noient dans l'impression.
Plus de commentaires, une patte d'artiste pour les plans, ce doit être mon coté vieux jeu... Embarassed


Et comme la cerise sur le gâteau, un peu de documentation ha-d’oc mon capitaine. pirat



Avec les plans et les explications du Musée de la marine, j'ai de quoi faire la genèse de cette maquette. Cool
Pour plus tard... Very Happy


Pour l'instant, dégrapage et rangement afin de gagner de la place et pour pouvoir emmener un peu de travail en déplacements;



Et crème chantilly sur la cerise, une ancienne machine à haubaner (à droite) bien plus pratique que la nouvelle... Twisted Evil



Voilà,



Dernière édition par FANAKIT le Dim 2 Juil 2017 - 17:21, édité 1 fois
avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 117
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par ROLANDO ERIC le Dim 4 Juin 2017 - 5:20

Bon montage et bon concours:)
Eric Very Happy:D:D:D:D
avatar
ROLANDO ERIC
Expert
Expert

Masculin
Messages : 1836
Date d'inscription : 18/08/2015
Age : 57
Localisation : six fours les plages

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par Tiger60 le Dim 4 Juin 2017 - 8:41

Bon concours, et ta présentation est  demon6

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 12701
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par jpj1/35 le Dim 4 Juin 2017 - 9:02

Bon montage, ces superbes navires mon toujours fait peur avec tous ces haubans.  Neutral
avatar
jpj1/35
Expert
Expert

Masculin
Messages : 545
Date d'inscription : 28/03/2015
Age : 50
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par Virtualrush le Dim 4 Juin 2017 - 10:51

Bon montage!
avatar
Virtualrush
Expert
Expert

Masculin
Messages : 1098
Date d'inscription : 17/03/2016
Age : 54
Localisation : 02220 villesavoye

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par vemout le Dim 4 Juin 2017 - 16:52

Bon montage, je vais suivre également

J'avais monté cette maquette à plus petite échelle quand j'étais gamin. j'avais juste collé les pièces et non peintes.

vemout
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 329
Date d'inscription : 20/02/2015
Age : 39
Localisation : Meudon La Foret

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par auguste35 le Lun 5 Juin 2017 - 9:16

Joli montage en perspective!
avatar
auguste35
Expert
Expert

Masculin
Messages : 1076
Date d'inscription : 23/10/2015
Age : 53
Localisation : 35134

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par FANAKIT le Sam 10 Juin 2017 - 18:10

Merci à tous! Smile

Comme promis, un peu d'histoire.

Il est toujours intéressant de lire l'historique sur les plans (l'ancienne version en A3) du modèle choisi.
Le voici dans son intégralité;
" Le PHÉNIX, Vaisseau Amiral de second rang, est percé pour 86 canons et son tonnage est de 1.500 tonneaux.
  Les plans de ce vaisseau, reproduits sur les Atlas dits "de COLBERT" seraient dus au maitre charpentier COULOMB.
C'est vers 1664 que l'on peut situer la réalisation de ces plans.
  Bien que plusieurs navires aient porté le nom de PHÉNIX, il n'a pas été retrouvé du présent PHÉNIX dans les mouvements
de la marine royale. Cependant, de nombreux détails tels que les galeries latérales prolongeant les balcons du château,
la richesse de la proue aux herpes très découpées et surtout le style particulier des mâts d'artimon et de beaupré,
situent bien ce vaisseau dans une époque d'avant 1675-1700."

Indiqué "gravé" dans une des demi-coques du modèle, la tribord, l'origine des plans de ce navire provient donc de l'AAMM.
Euuuh, késkeussé l'AAMM? scratch
ASSOCIATION DES AMIS DES MUSÉES DE LA MARINE.

Regardons sur le plan édité par cette AAMM ce qui est indiqué afin d'en savoir un peu plus.
Pour faire court, il est précisé que le musée à l'époque ne possède aucune maquette de l'époque LOUIS XIV
et plus particulièrement du ministère de COLBERT.
Ils ont donc rassemblé un maximum de dessins trouvés sur deux albums d'époque (des atlas) pour éditer un plan.
Le vaisseau ainsi "reconstitué" présente un petit souci, il n'y pas de trace de celui-ci.
Normal apparemment puisque les navires à l'époque sont construits sans plans.
Ces plans auraient donc servi à COLBERT pour le présenter au roi et ainsi l'intéresser aux choses de la mer.
Le nom de PHÉNIX décidé par l'AAMM est lié aux figures de proues relevées sur les atlas, un volatile entre un coq et un aigle.

Voilà voilà. Smile

Passons à "ma" maquette;

Sur les demis coques, j'ai enlevé les p'tites bavouilles et j'ai essayé de bien dégager les rambardes, les trous dans la coque pour le passage des canons...



A droite, pas dégagées, à gauche, dégagées. pirat

J'en ai profité pour accentuer les gravures des nervures (!) qui manquent de relief surtout coté tribord.



Cela facilitera du moins je l’espère la mise en peinture.


J'ai fait des p'tits trous sous les caps de moutons pour arranger ceux ci plus tard.



Ceci est bien sûr valables pour les trois mâts.

Inscription de la provenance des plans, l'AAMM, dans la coque tribord.




Petite idée piquée sur un montage magnifique, moulage de la rambarde arrière afin de lui donner le même relief à l'intérieur.




Bon, comme ça ce n'est pas très clair, vous verrez plus tard...

Ombrage puis mise en peinture de l'intérieur de la coque;





Les sabords du pont inférieur sont mis en peinture également;



Puis collage des deux demis coques;




Vous remarquez que j'en pince pour elles!

Enfin, mastiquage de quelques pièces avant la mise en place du château arrière;



Reste à poncer tout ça!


C'est tout pour aujourd'hui!!
avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 117
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par paul-m le Sam 10 Juin 2017 - 18:45

J'avais raté le début. Bon montage. Very Happy
avatar
paul-m
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 440
Date d'inscription : 29/12/2016
Localisation : vendée

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par NC-900 le Sam 10 Juin 2017 - 22:49

Bon montage et faites vous plaisirs;

par yann le Mar 06 Juin 2017, 10:54
Petit rappel à tous les concurrents sur les obligations lors du poste montage sur les procédures à respecter:
-Photo de la boite en 1er.
-Décoration choisie.
-Historique de la maquette.
-Infos dans post sur les références peinture.
avatar
NC-900
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1030
Date d'inscription : 20/02/2015
Age : 55
Localisation : Tours tout simplement!

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par Jacques le Sam 10 Juin 2017 - 23:03

Bon montage et bonne participation au concours !
avatar
Jacques
Documentaliste Officiel du forum
Documentaliste Officiel du forum

Masculin
Messages : 8268
Date d'inscription : 21/02/2015
Age : 55
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par dakota59 le Mar 13 Juin 2017 - 18:22

chouette bateaux bon montage  Wink Wink Wink
avatar
dakota59
Chef d'équipe
Chef d'équipe

Masculin
Messages : 610
Date d'inscription : 24/10/2016
Age : 53
Localisation : halluin 59250

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par FANAKIT le Dim 18 Juin 2017 - 17:26

Merci à tous!

Petites avancées de la semaine;

Tout d'abord, il a fallut percer les écubiers. (trous où passent les cordages d'ancres)



Puis j'ai passé une couche d'apprêt blanc Tamiya à l'aérographe suivi de plusieurs fines couches de blanc Zero Paint.
Cela afin de peindre la coque sous la ligne de flottaison.
J'ai ensuite poncé au 3600 ce qui donne un résultat satiné/brillant.
Après masquage, j'ai passé une couche de jaune avec une pointe de rouge et de blanc Mr Color pour faire la sous couche des œuvres couleur bois;



J'ai laissé les masques sur les sabords du pont inférieur.


Peinture de ce pont inférieur en jaune ZP.

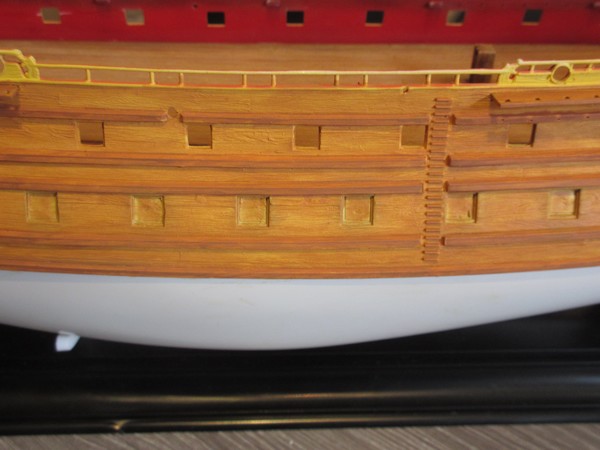

Ensuite, une couche de 63 Humbrol dilué, passage d'un 62 toujours Humbrol puis du blanc mat à l'aéro, brossage à sec de ce blanc, passage d'un noir satiné Humbrol toujours à l'aéro autour des pièces sur le pont et sur le pourtour de celui ci.
Re brossage toujours avec un pinceau plat à sec et montage dans la coque;









Enfin, passage d'une première couche de 63 Humbrol bien dilué sur les coques;




Il faut que je patiente quelques jours pour attaquer les passages au 62, le blanc, noir, etc...

J'ai également commencé à assembler les canons du pont inférieur, quelques trucs en ponçage/masticage mais rien de photogénique pour l'instant... Evil or Very Mad

Voilàààà!

avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 117
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par colleur le Dim 18 Juin 2017 - 18:31

très bon montage  tu cartonnes
avatar
colleur
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 71
Date d'inscription : 17/06/2015
Age : 43
Localisation : chelles

http://www.amv83.eu

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par MS-505 le Dim 18 Juin 2017 - 19:15

Superbe ! Le rendu du bois est excellent
avatar
MS-505
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 156
Date d'inscription : 19/02/2016
Age : 36
Localisation : Genève - CH

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par dakota59 le Dim 18 Juin 2017 - 20:38

superbe  tu cartonnes
avatar
dakota59
Chef d'équipe
Chef d'équipe

Masculin
Messages : 610
Date d'inscription : 24/10/2016
Age : 53
Localisation : halluin 59250

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par michel07 le Dim 18 Juin 2017 - 21:38

Le rendu du bois est génial
avatar
michel07
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 114
Date d'inscription : 13/06/2016
Age : 57
Localisation : saint desirat

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par svdb79 le Lun 19 Juin 2017 - 17:48

déjà un sacré boulot , moi ça me fait peur tout ces cordages , j'ai jamais essayé!!
avatar
svdb79
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 69
Date d'inscription : 06/03/2017
Localisation : Terves

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par VMD-25 le Dim 25 Juin 2017 - 22:23

Bonsoir,


Bon montage à vous


Bonne chance pour le concours


Marc (président du Jury)

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7226
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par FANAKIT le Dim 2 Juil 2017 - 16:51

Merci à tous pour vos posts!! Very Happy

Les cordages, ce n'est pas si difficile que cela, il faut juste s'y mettre avec beaucoup de patience et d'humilité.

J'ai fait une boulette sur le titre de mon ouipe, 200ème alors que cette maquette est au 150ème comme La Sirène, sister chip si l'on peut dire... Suspect
Si quelqu'un peut m'aider à corriger mes bêtises.  Embarassed

Bon, en attendant, quelques nouvelles du montage;


La partie "en bois" de la coque à reçu sa couche d'Humbrol 62 diluée;




Puis j'ai passé de la peinture à l'huile brun oxyde et jaune de mars le tout dilué avec de l'essence à briquet;



Enfin, un "soupoudrage" de blanc satiné Humbrol puis du noir mat autour des sabords et de deux trois reliefs, toujours Humbrol, le tout brossé au fur et à mesure des passages de l'aéro;



Les effets ne sont pas violents, surtout en photo, mais c'est voulu.
Puis une couche de bleu roi acrylique Prince August, couleur au combien symbolique (!) et parfaite à mon gout. Cool
Premiers passages du doré ( brass M. Metal Color de chez M. Hobby), il reste des pétouilles à corriger. pig





Au passage, les intérieurs de sabords sont peints en rouge, les caches du pont inférieur enlevés pour corriger les bavures sur le noir.
Le coté tribord est en cours, le château est préparé, les canons réalisés petit à petit, etc...

A pu photos pour aujourd'hui, j'en rajouterai en fin de semaine prochaine.


Voili voilou,

avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 117
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par kikou le Dim 2 Juil 2017 - 17:17

c'est simple Fanakit,reprend ton 1er message,il y a marqué en haut à droite édité!
c'est pour toi qui a crée ce post,clique dessus et répare ta bourde et clique sur "envoyé" fini et bon courage l'ami. Very Happy

kikou
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 164
Date d'inscription : 31/08/2016
Age : 51
Localisation : région parisienne

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par kikou le Dim 2 Juil 2017 - 17:19

merci de ton détaillage,c'est trés intérréssant,quelle patience,je suis admiratif!

kikou
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 164
Date d'inscription : 31/08/2016
Age : 51
Localisation : région parisienne

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par FANAKIT le Dim 2 Juil 2017 - 17:24

Merci beaucoup Kikou pour tes compliments et ton astuce concernant la correction de ma bourde!! Very Happy
avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 117
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par jpj1/35 le Dim 2 Juil 2017 - 17:38

Superbe rendu, bravo.
avatar
jpj1/35
Expert
Expert

Masculin
Messages : 545
Date d'inscription : 28/03/2015
Age : 50
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par kikou le Dim 2 Juil 2017 - 19:31

de rien l'ami,tu peut modifier ou mettre un logo terminé,seulement sur tes posts,moi,je peut pas le faire pour toi,j'ai pas "édité"  (un modo le peut).
pour ton montage,je suis allé au musée de la marine,2jours avant sa fermeture pour travaux,et j'ai été trés impréssionné!!!
-comment savoir ou passer les fils? quel diam?ou trouver des plans? quelle couleur à utiliser?
j'éspére qu'en regardant ton montage,j'aurais des réponses a mes dizaines de quéstions. Question

kikou
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 164
Date d'inscription : 31/08/2016
Age : 51
Localisation : région parisienne

Revenir en haut Aller en bas

Concours Re: LE PHENIX 1/150ème

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
