le Superbe debut de chantier

Page 7 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Dionysos le Mar 30 Juin 2015 - 8:59

J'y panne rien au jargon de marins de l'époque, mais là, je trouve ton bâtiment magnifique. Un travail, ou chantier, gigantesque!
Bonne continuation !
avatar
Dionysos
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 143
Date d'inscription : 20/04/2015
Age : 39
Localisation : Rhône (au sud de Lyon)

http://www.mmw.eklablog.com

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Sam 4 Juil 2015 - 15:58

Bonjour a tous.
Si je n'ai rien posté depuis un petit moment, c'est que j'ai beaucoup travaillé sur le haubanage. J'ai commencé par démonter les deux premiers haubans (avec les poulies violon) qui en fait, ne sont pas des haubans mais les balancines de basse vergue, donc au-revoir je remonterais ça plus tard correctement. Je me suis attaqué au haubanage proprement dit, pas si simple a cette échelle. Le plus gros problème que j'ai rencontré, c'est l’équilibrage de la longueur des haubans. Ce n'est pas parfait comme vous pourrez le constater mais je vais y remédier sur le grand mat.
Mais place aux images qui valent mieux qu'un long discours, je vous laisse juges de mon petit travail.

Bon ya un petit problème, pas moyens de poster une image, je recommencerais plus tard.
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Tiger60 le Sam 4 Juil 2015 - 16:44

soucis avec l'hébergeur d'image , la demande est faite....

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 13386
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Sam 4 Juil 2015 - 16:49

Ok merci, je viens de réessayer mais c'est pareil.
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Tiger60 le Sam 4 Juil 2015 - 16:54

faut attendre...

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 13386
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Sam 4 Juil 2015 - 17:15

La patience est parait-il l'apanage du maquettiste, hé hé hé!!! rire2 rire1
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Tiger60 le Sam 4 Juil 2015 - 17:20

surtout un dépannage le samedi ça risque d'être long...

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 13386
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Sam 4 Juil 2015 - 18:07

Ouais, un samedi de juillet en plus.
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Soldier of fortune le Sam 4 Juil 2015 - 21:04

Ben on attendra, voilà tout. C'est déjà beau que ce forum existe et fonctionne (trop bien, j'ai pas le temps de tout lire), alors on va pas trop tirer sur les admins... drunken
avatar
Soldier of fortune
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 265
Date d'inscription : 20/02/2015

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Sam 4 Juil 2015 - 21:22




Bon ben pas de quoi s'affoler, ça fonctionne, Euréka!!! bouteill1

Voila donc les photos promises.

url=http://www.servimg.com/view/19225335/242][/url]







Et voila. Bonne soirée a tous.
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Tiger60 le Sam 4 Juil 2015 - 21:41

demon6

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 13386
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par VMD-25 le Sam 4 Juil 2015 - 22:50

tiptop

Quel travail  !

Marc

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7487
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Jacques le Sam 4 Juil 2015 - 23:49

Viens de voir ton avancement du gréement, je te suis dans les haubans qui ont l air d être groupés en pair (et donc impair) mais je n ai jamais vu ce que tu appelles un fourrage (?) à ce niveau ?
Car pour moi le hauban restait de la même section jusqu aux hunes ...
Tes caps de mouton correspondent aux même diamètres que ceux de HELLER ?
Rien à dire sinon pour ton avancement, tu verras, il faut bien penser pour faire le 1er (on tâtonne, on tâtonne ...) dans chaque partie du gréement et après la suite se fait facilement ...
avatar
Jacques
Documentaliste Officiel du forum
Documentaliste Officiel du forum

Masculin
Messages : 8938
Date d'inscription : 21/02/2015
Age : 55
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Dim 5 Juil 2015 - 15:30

Bonjour et merci a tous.
Pour te répondre, Jacques, les fourrages étaient faits sur toute la longueur de l'oeuil et descendaient un peut en dessous des hunes de manière a protéger du raguage très fort a ce niveau. Pour parler en langage professionnel, ils étaient d’abords congréé ( entouré d'une bande de tissus enduit de goudron de Norvège) et ensuite limandé (entouré ou fourré) a l'aide d'un minahouet ou mailloche et enduits de goudron. Mes fourrages sont peut-être un peut longs pour l'échelle.Mais de ce que j'ai pu voir sur plusieurs maquettes en bois, je suis pas loin de la vérité. Me reste a améliorer la régularité ce qui seras le cas sur le grand mat (ces petites erreurs je les laisse histoire de ne pas les refaire).
Pour les caps de moutons, j’utilise des 2,5 mm, un peut gros pour l'échelle mais beaucoup plus pratiques pour une première.
Sinon merci encore pour tes encouragements, tes commentaires me sont très utiles.
J'ai fait dernièrement l'acquisition de " Gréements Anciens par Curti aux éditions EMOM qui est une mine de renseignements, je ne sait pas si tu le connait, je le conseille vivement il est très bien fait. Voila, j’espère avoir répondu a tes questions.
A bientôt.
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Jacques le Dim 5 Juil 2015 - 20:54

ok, merci pour les infos ...
avatar
Jacques
Documentaliste Officiel du forum
Documentaliste Officiel du forum

Masculin
Messages : 8938
Date d'inscription : 21/02/2015
Age : 55
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Mer 8 Juil 2015 - 21:50

Bonsoir a tous.

J'ai décidé au risque de surprendre de faire le haubanage de l'artimon avant de finir le mat de misaine et le grand mat. C'est pour me faciliter la pose de l'étai d'artimon que je n'aurais pu monter correctement une fois le grand mat haubané.


url=http://www.servimg.com/view/19225335/258][/url]



L'étai en place. Si j'avait terminé le haubanage du grand mat, je ne sait pas trop comment j'aurais pu capeler le palan d'étai.


url=http://www.servimg.com/view/19225335/259][/url]



Le capelage des caps de mouton est fini et l'étai en place.






Détail au pied de mat. N'ayant pas trouvé de moques de bonne taille, j'ai pris la liberté de monter des caps de mouton de 3 mm.






Pour la pomme d'étai, j'ai improvisé, étant donné que je n'ai pas trouvé la solution pour en faire une vraie, j'ai fait une sorte de bouton en fil.
Il faudra que je réfléchisse a la chose, mais c'est très très petit.








Détail des caps de mouton capelé (la macro, ça fait pas de cadeaux)






Une petite vue d’ensemble pour le plaisir.


url=http://www.servimg.com/view/19225335/264][/url]

Et voila pour ce soir, la suite au prochain numéro.

Bonne soirée a tous
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par VMD-25 le Jeu 9 Juil 2015 - 10:11

clap1 clap1 clap1

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7487
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par mousse49 le Jeu 9 Juil 2015 - 19:58

Que de ficelles ! et c'est pas fini ? Bravo à toi c'est très bien réalisé.
avatar
mousse49
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 277
Date d'inscription : 16/03/2015
Age : 56
Localisation : 49330 CHERRE

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Lun 13 Juil 2015 - 21:13

Bonsoir a tous.

Ouf, haubanage des bas-mats terminé.

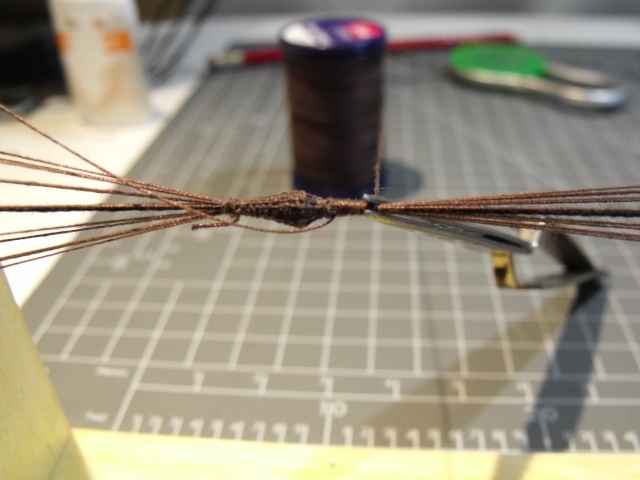

Ça, c'est ma technique pour essayer d'avoir des rides les plus régulières possible.






Un petit nœud pour brider provisoirement.

url=http://www.servimg.com/view/19225335/300][/url]

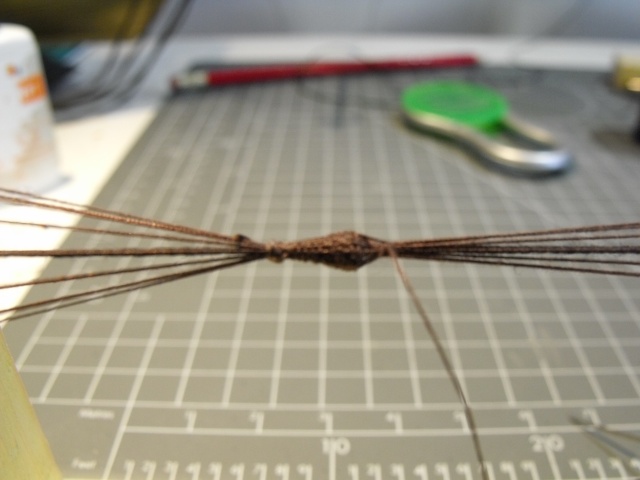

La même chose sur le deuxième et il n'y a plus qu'a démonter délicatement pour faire les épissures.

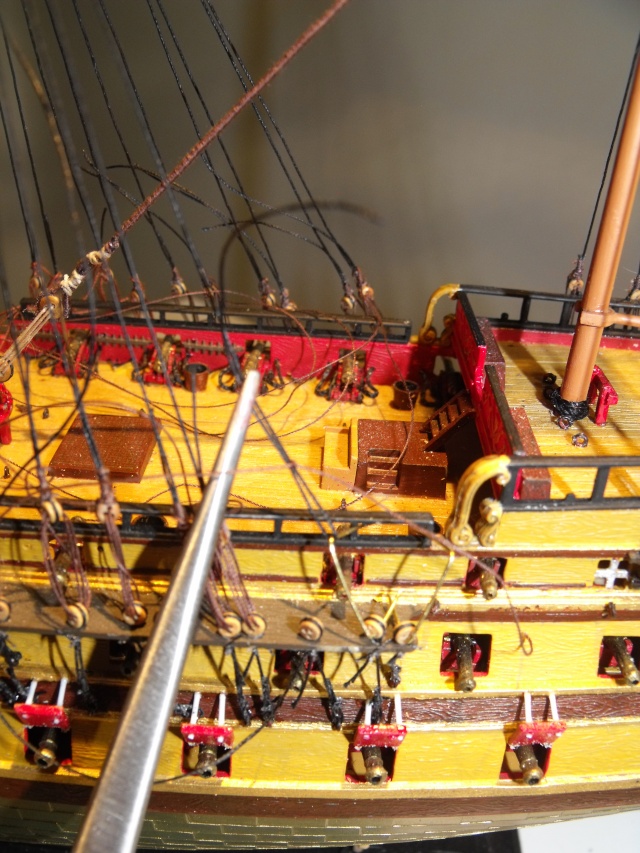

Et voila touts les haubans sont en place.


url=http://www.servimg.com/view/19225335/302][/url]


url=http://www.servimg.com/view/19225335/303][/url]














url=http://www.servimg.com/view/19225335/308][/url]


C'est tout pour ce soir, demain: l'étai de grand mat.
Bonne soirée a tous
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par VMD-25 le Mar 14 Juil 2015 - 7:56

Titanesque !!!!

Félicitions

Marc

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 7487
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumdefan.com/

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par FANAKIT le Mar 14 Juil 2015 - 14:36

Pfiouuu, le haubanage à bien avancé !

J'ai l'impression d'être à Rochefort devant l'Hermione.Very Happy

Fantastique,chapeau bas.
avatar
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 143
Date d'inscription : 09/04/2015
Age : 57
Localisation : GERGOVIE

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Soldier of fortune le Mar 14 Juil 2015 - 15:43

Je vais me permettre un avertissement : avec tous ces haubans, je serais toi je me méfierais. Je crois qu'avec la barbe que tu as sur ton avatar, tu coures le risque, pris dans la minutie des nœuds et des capelages, de t'emberlificoter irrémédiablement dans ton Superbe. Et quand tu t'en apercevras, tu auras perdu de ta superbe, justement...  drunken





sors1
avatar
Soldier of fortune
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 265
Date d'inscription : 20/02/2015

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Mar 14 Juil 2015 - 18:26

Ne crains riens pour ça de longues années d’expérience me mettent a l'abris de ce genre d'avanie. Quant a ma barbe: suj sens1
avatar
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 61
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: le Superbe debut de chantier

Message par Daniel the pirate le Mar 14 Juil 2015 - 21:18

Bonsoir a tous, j'ai pris un peut de retard sur le post des photo.
Je vais donc rattraper ce retard que vous me pardonnerez, j'en suis sur.

Préparation des élément du grand étai, le premier c'est l'oeuillet a deux épissures du grand étai:

url=http://www.servimg.com/view/19225335/326][/url]


Mise en place:




url=http://www.servimg.com/view/19225335/328][/url]


Au tour de la pomme d'étai. J'ai trouvé la solution sur la toile.

A partir d'un profilé rond de 2 mm de diamètre en noyer et en utilisant le matos dremel comme tour.






Pointer le centre.






Tracer a 7 mm.





J'allait oublier, percer a 0,75 mm au centre sur 10 mm.












Faire une gorge avec l'aide d'une lime plate.


url=http://www.servimg.com/view/19225335/333][/url]



Abaisser le diamètre pour donner une forme de poire a l'aide d'une lime ronde.











Une fois la pomme détachée, aléser le trou de façon a ce que le fil qui fera l'étai passe bien.


url=http://www.servimg.com/view/19225335/336][/url]



Voila comment faire pour tresser notre (poire) pomme d'étai.
Comme vous avez pu le constater, le bâtis est le même que pour la machine a fourrer sauf que sur les montants des cotés on auras tracé un cercle sur le pourtour duquel on a percé 12 trous équidistant avec au centre un autre trous dans lequel on a passé l'étai avec la pomme enfilée dessus.
Dans les 12 trous on va passer un fil de calibre inférieur a l'étai.
On auras pris soin de mesurer la longueur nécessaire a la confection de l'oeuil  ( la partie fine de la poire est dirigée vers l'oeuil)






Je fait une ligature a la base la plus fine de la pomme, en ayant pris soin d'enduire de colle a bois diluée a l'eau pour bloquer la pomme sur l'étai.






Ensuite, a l'aide d'une aiguille sur la quelle j'ai enfilé un fil que j'ai amarré sur ma première ligature, je vais tourner en faisant des passes "sur un sous un" a l'aide de l'aiguille en prenant soin a chaque tour de faire une passe sur deux ou sous deux alternativement a chaque tours de façon a avoir un tressage régulier.





Procéder ainsi jusqu’à avoir couvert l'intégralité de la pomme.
Et ça nous donne ça:




Une fois que la pomme est bien recouverte, enduire d'un peut de colle a bois diluée pour fixer tout ça.




Fourrage en queue de rat a partir de la pomme

Premier temps, fixer le fil a la base de la pomme:



url=http://www.servimg.com/view/19225335/341][/url]



Ensuite faire 10 tours sur l'ensemble des fils:






Bloquer avec les brucelles et couper 4 fils (1 sur 3), puis les couper au raz de la pince:






Faire 6 tours autour des 8 fils restants et répéter l'opération précédente:






Couper les 4 fils fourrer sur 6 passe, puis couper les 4 derniers et continuer a fourrer l'étai nu sur la longueur déterminée auparavant, et voila une belle queue de rat. Enduire la queue de rat de colle a bois diluée pour fixer le travail.


url=http://www.servimg.com/view/19225335/346][/url]



Ensuite répéter toutes ces opérations sur l'autre extrémité de la pomme vers le futur oeuil.








url=http://www.servimg.com/view/19225335/349][/url]






Résultat final:







Ne reste plus qu'a capeler la moque et a installer le grand étai.




Le grand étai est en place, il y aura quelques réglages a peaufiner, mais cela donne un avant gout du résultat final.



url=http://www.servimg.com/view/19225335/353][/url]














Et voila, le retard est rattrapé, demain j'attaque le contre étai.
